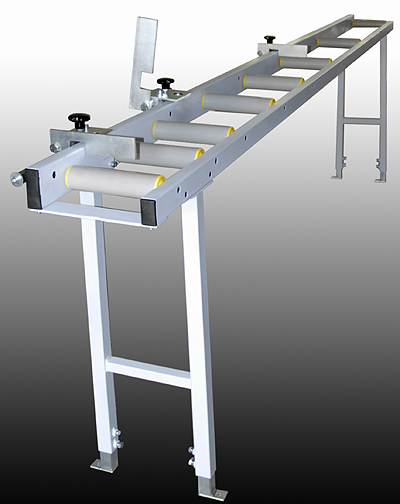

- Válečková
dráha s odměřováním VDO3000
- Válečková
dráha slouží k opoře a
odměření obrobku v sestavě s
pilou, či jiným obráběcím
strojem. Je výškově
stavitelná v rozsahu 70mm a je
přizpůsobena k ukotvení do
podlahy. V případě, že z
jakéhokoliv důvodu dráha
nebude kotvena, je vhodné na
nohy přišroubovat
stabilizační prvek (viz obr.
dole) pro zvýšení příčné
stability. Dráha je vybavena
standardním odšroubovatelným
držákem bez otvorů na
upevnění k mateřskému stroji.
Válečky jsou standardně
umístěny asymetricky - směrem
ke stroji mají menší

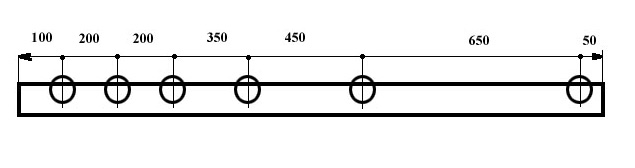

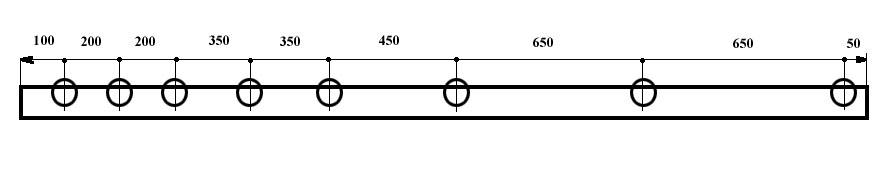

rozestupy. Po kliknutí na
rozměr dráhy v tabulce se
otevře obrázek s jejich
přesným rozmístěním. V
případě jiného požadovaného
rozmístění je toto třeba
uvést při objednávce. Cena za
každý další váleček je
300.- Kč. Odměřovací dráha
je vybavena jedním nebo více
posuvnými odměřovacími
jezdci. Jezdec je vybaven
aretací, optickým
odměřováním a adjustačním
zařízením.
- Technická
data :
| Délka |
- |
2000mm |
3000mm |
| Šířka
válečků standard |
- |
200mm |
200mm |
| Výška |
- |
volitelná |
volitelná |
| Hmotnost |
- |
50kg |
65kg |
|
|
-

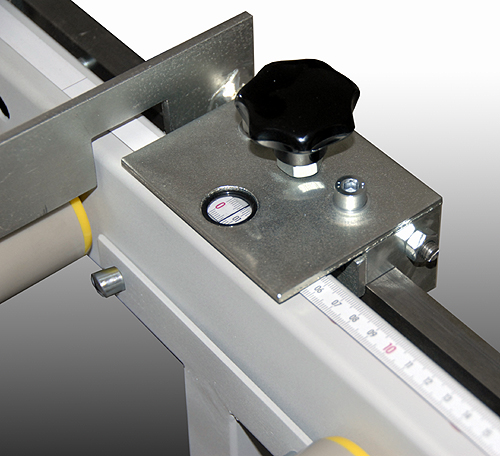

- Samostatný
odměřovací jezdec
- Přídavný jezdec
pro odměřování délky.
Vhodné uplatnění nalezne v
případě, že se často řežou
dvě různé délky. Díky
odklopnému dorazu lze pak
použít dva jezdce bez
zdlouhavého přestavování.
|
|
|
 |
| |
| |
| |
- Stabilizační
prvek
- Je určen pro
použití k válečkové dráze v
případě, že tato nebude
okotvena do podlahy. Spodní
strana je opatřena drážkovanou
gumovou protiskluzovou vrstvou,
zabraňující poškození
podlahy.
|
|
|
| |
| |
| |
| |

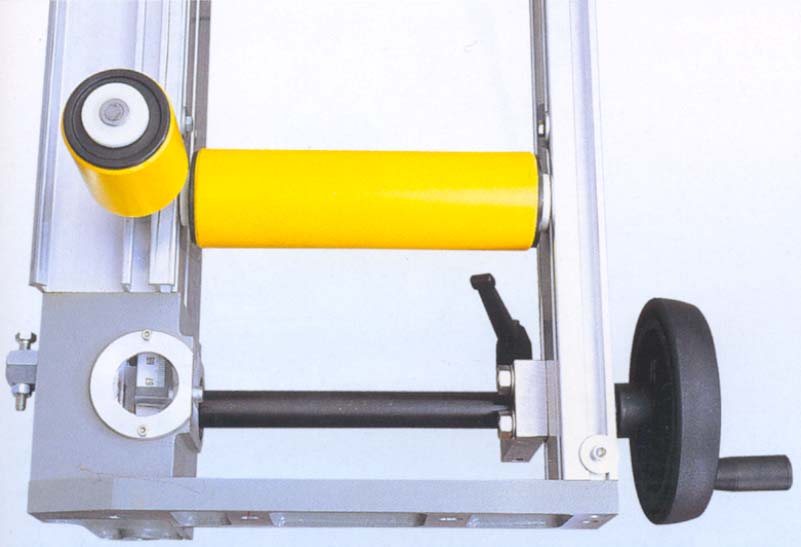

- Válečková
dráha s optickým
odměřováním VISUAL M
- Odměřovací
válečková dráha slouží k
opoře a odměření obrobku v
sestavě s pilou, případně
jiným obráběcím strojem. Je
vybavena dorazem, jenž je
ovládán kolečkem z místa
obsluhy, což velmi usnadňuje
nastavení rozměru, zvláště u
delší dráhy. Rovněž odečet
rozměru (optický) se provádí
z místa obsluhy. Rozlišení
stupnice je 1mm, přenost
měření +/- 1mm. Možnost
adjustace. Je možno objednat
pravé i levé provedení.
Válečková dráha je výškově
stavitelná v rozsahu od 840 -
940mm(výška válečků).
Šířka horizontálních
válečků 200mm. Možnost
dokoupení a následné montáže
válečků. Horizontální
váleček 1200.- Kč,
vertikální 1050.- Kč.
- Technická
data :
| Délka
dráhy v mm |
- |
3000 |
4000 |
5000 |
6000 |
| Počet
horizontálních
válečků |
- |
7 |
9 |
11 |
13 |
| Počet
horizontálních
válečků |
- |
4 |
5 |
6 |
7 |
| Počet
noh |
- |
2 |
2 |
2 |
3 |
|
|
| |
- Válečková
dráha s digitálním
odměřováním VISUAL EL
- Odměřovací
válečková dráha slouží k
opoře a odměření obrobku v
sestavě s pilou, případně
jiným obráběcím strojem. Je
vybavena dorazem, jenž je
ovládán kolečkem z místa
obsluhy, což velmi usnadňuje
nastavení rozměru, zvláště u
delší dráhy. Rovněž odečet
rozměru (digitální) se
provádí z místa obsluhy.
Rozlišení stupnice je 0,1mm,
přenost měření +/- 1mm. Je
možno objednat pravé i levé
provedení. Válečková dráha
je výškově stavitelná v
rozsahu od 840 - 940mm(výška
válečků). Šířka
horizontálních válečků
200mm. Možnost dokoupení a
následné montáže válečků.
Horizontální váleček 1200.-
Kč, vertikální 1050.- Kč.
- Technická
data :
| Délka
dráhy v mm |
- |
3000 |
4000 |
5000 |
6000 |
| Počet
horizontálních
válečků |
- |
7 |
9 |
11 |
13 |
| Počet
horizontálních
válečků |
- |
4 |
5 |
6 |
7 |
| Počet
noh |
- |
2 |
2 |
2 |
3 |
|
|
| |

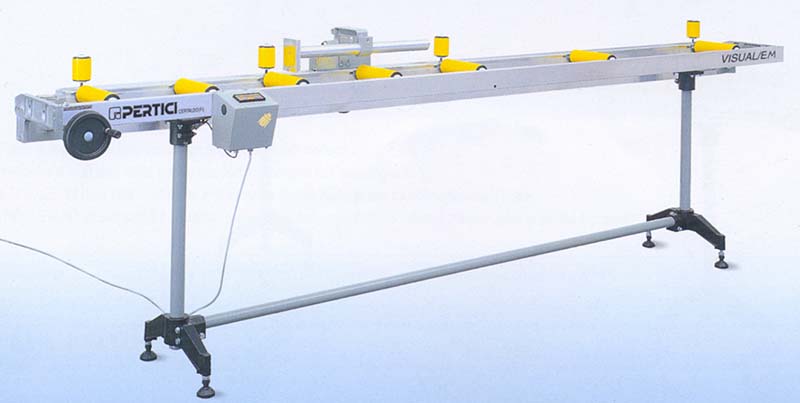

- Válečková
dráha s digitálním
odměřováním VISUAL EM -
přesná
- Odměřovací
válečková dráha slouží k
opoře a odměření obrobku v
sestavě s pilou, případně
jiným obráběcím strojem. Je
vybavena dorazem, jenž je
ovládán kolečkem z místa
obsluhy, což velmi usnadňuje
nastavení rozměru, zvláště u
delší dráhy. Rovněž odečet
rozměru (digitální) se
provádí z místa obsluhy.
Rozlišení stupnice je 0,1mm,
přenost měření +/- 0,1mm. Je
možno objednat pravé i levé
provedení. Válečková dráha
je výškově stavitelná v
rozsahu od 840 - 940mm(výška
válečků). Šířka
horizontálních válečků
200mm. Možnost dokoupení a
následné montáže válečků.
Horizontální váleček 1200.-
Kč, vertikální 1050.- Kč.
- Technická
data :
| Délka
dráhy v mm |
- |
3000 |
4000 |
5000 |
6000 |
| Počet
horizontálních
válečků |
- |
7 |
9 |
11 |
13 |
| Počet
horizontálních
válečků |
- |
4 |
5 |
6 |
7 |
| Počet
noh |
- |
2 |
2 |
2 |
3 |
|
|
| |

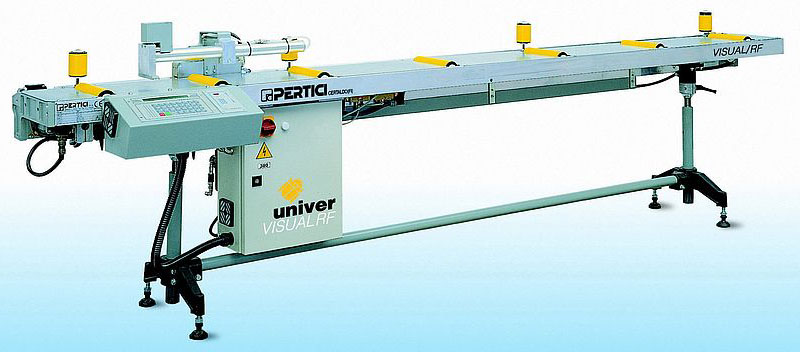

- Válečková
dráha s digitálním
odměřováním VISUAL RF
- Odměřovací
válečková dráha
slouží k opoře a
odměření obrobku v
sestavě s pilou,
případně jiným
obráběcím strojem. Je
vybavena stavitelným
odklopným dorazem, jenž
je ovládán poziční
elektronikou. Zadání
rozměru se provádí
pomocí klávesnice, nebo
přídavného
odměřovacího modulu,
který, se odečítá
požadovaný rozměr
přímo na výrobku.
Rozměr se pak
bezdrátově přenese
přímo do řídící
elektroniky, která
automaticky nastaví
doraz na daný rozměr.
Rozlišení stupnice je
0,1mm, přenost měření
+/- 0,1mm. Je možno
objednat pravé i levé
provedení. Válečková
dráha je výškově
stavitelná v rozsahu od
840 - 940mm(výška
válečků). Šířka
horizontálních
válečků 200mm.
Možnost dokoupení a
následné montáže
válečků.
Horizontální váleček
1200.- Kč, vertikální
1050.- Kč.
- Technická
data :
| Délka
dráhy v mm |
- |
3000 |
4000 |
5000 |
6000 |
| Počet
horizontálních
válečků |
- |
7 |
9 |
11 |
13 |
| Počet
horizontálních
válečků |
- |
4 |
5 |
6 |
7 |
| Počet
noh |
- |
2 |
2 |
2 |
3 |
|
|
|
| |
|
