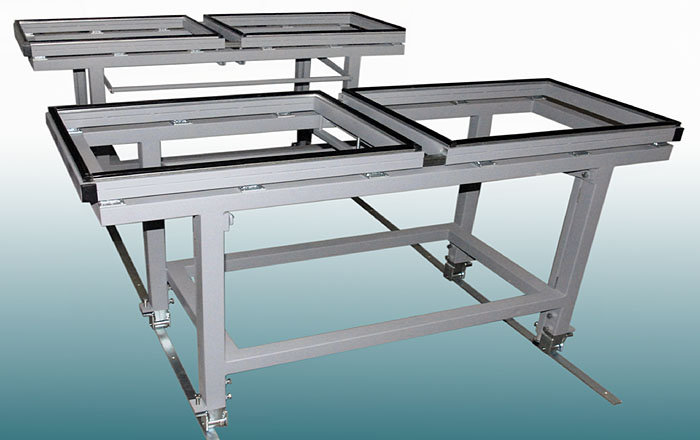

Sestava
variabilních kolejových montážních stolů
Určeno pro montáž
dveří, výkladců, fasádních dílů a jiných
velkoplošných výrobků s variabilními

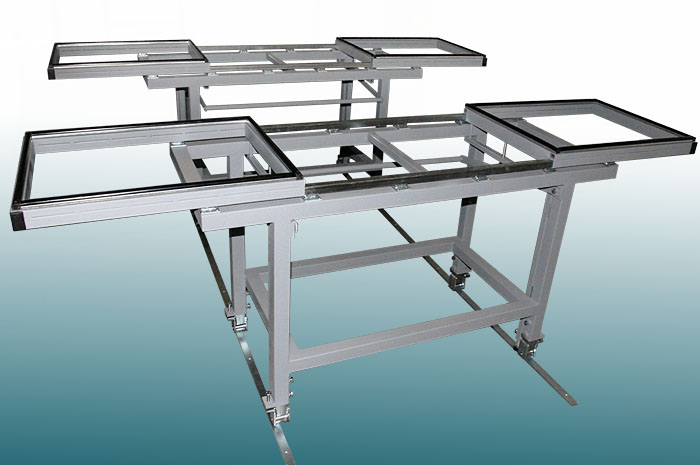

rozměry. Rozpětí ramen 1500 - 2300 mm ( Klikni na rozměr pro
zobrazení !) Rozpětí stolů mezi sebou-dle
potřeb zákazníka. Každý stůl je uložen na
samostatně seřiditelných pojezdových
kladkách na dvojici kolejnic a vybaven
automatickou brzdou. |
| VW 2300 |
|
Klasické provedení |
|
|
| VW 2300P |
|
Varianta s
pneumatickým upínáním výrobku |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na uložení a přepravu profilů a tyčí(rozložitelný)
| Převoz
roztříděných výztuží z odděleného
pracoviště. Pohyblivé části zinkovány.
Rozměry : 800x600x1000mm |
| AW 800/200 |
|
Nosnost vozíku 200kg |
|
|
| AW 800/400 |
|
Nosnost vozíku 400kg |
|
|
| AW 1000/400 |
|
Nosnost vozíku 400kg.
Rozšířen o další sekce |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na uložení a přepravu profilů a tyčí(rozložitelný)
| Vhodný pro
roztřídění a uložení nařezaných profilů,
odvoz k výztužím, zde pohodlné vsunutí
výztuží bez vyjmutí z vozíku. Odvoz ke
šroubovačce a následně svářečce. Ložné
plochy opatřeny vyměnitelným ochranným
profilem. Rozměry : 1600x900x2000mm |
| PWH
1600/200 |
|
Nosnost vozíku 200kg
(pro přepravu bez výztuží) |
|
|
| PWH 1600/400 |
|
Nosnost vozíku 400kg |
|
|
| PWH 1604/400 |
|
Nosnost vozíku 400kg -
4 ložné segmenty(bez obrazu) |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na uložení a přepravu profilů a tyčí(rozložitelný)
| Vhodný pro
roztřídění (jeden oddíl - jedno okno),
uložení a přepravu nařezaných profilů.
Opěrné selektory možno libovolně nastavit.
Pohyblivé části zinkovány. Přeprava
materiálu na 8-16 oken. Rozměry :
1100x900x1300mm |
| PWS
1000/200 |
|
Nosnost vozíku 200kg
(pro přepravu bez výztuží) |
|
|
| PWS 1000/400 |
|
Nosnost vozíku 400kg |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na uložení a přepravu profilů a tyčí(rozložitelný)
| Vhodný pro
roztřídění (jeden oddíl - jedno okno),
uložení a přepravu nařezaných profilů.
Opěrné selektory možno libovolně nastavit.
Pohyblivé části zinkovány. Přeprava
materiálu až na 40 oken. Rozměry :
2100x1250x1500mm |
| PWS
4000/400 |
|
Nosnost vozíku 400kg
(pro přepravu bez výztuží) |
|
|
| PWS 4000/800 |
|
Nosnost vozíku 800kg |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na přepravu a selekci profilů a tyčí
| Lze použít
například pro odvoz kování vydaného ze
skladu dle jednotlivých zakázek na pracoviště
a následnou manipulaci s ním. Připraveno pro
montáž zkracovacích nůžek na kování. |
| BW 700 |
|
Nosnost vozíku 200kg |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na uložení a odvíjení cívek
| Umožňuje pohodlné
odvíjení z cívky a brání znečišťování
těsnění. Jednoduchá brzda brání zpětnému
navinutí. Pro všechny rozměry cívek. Na
přání s bržděnými kolečky. Pohyblivé
části zinkovány. Rozměry : 600x600x900mm |
| DW 2 |
|
Dvoucívkový - viz
obrázek |
|
|
| DW4 |
|
Čtyřcívkový - bez
odkládací plochy ( cívky nad sebou) |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na přepravu plošných materiálů a výrobků
| Univerzální
přepravní vozík. Ložné plochy opatřeny
vyměnitelným ochranným profilem. Rozměry lze
upravit dle požadavku. Rozměry :
KW1-1600x900x1800mm, KW2-2000x900x1800mm |
| KW 1/400 |
|
Nosnost vozíku 400kg |
|
|
| KW 1/800 |
|
Nosnost vozíku 800kg |
|
|
| KW 2/950 |
|
Nosnost vozíku 950kg
(bez obrazu) |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na přepravu plošných materiálů a výrobků (rozložitelný)
| Univerzální
přepravní vozík. Ložné plochy opatřeny
ochranným profilem. Úspora místa -
stohovatelný. Rozměry : 1600x900x1600mm |
| KW 3/200 |
|
Nosnost vozíku 200kg
(přepravu rámů a křídel) |
|
|
| KW 3/400 |
|
Nosnost vozíku 400kg |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na uložení a přepravu plošných materiálů a
výrobků (rozložitelný)
| Logisticky
optimalizovaný vozík pro rozdělení
jednotlivých komponentů a jejich transport mezi
pracovišti. Rozměry udávají efektivní
úložnou světlost. Celkové rozměry jsou
délka 2500mm a výška 2200mm (RS2000) a 2700mm
(RS2500). Šířka sekce je volitelná,
standardní je 80mm. - Návod- |
| RS2000/400 |
|
Rozměry :
2400x1900x1000mm. Nosnost 400kg |
|
|
| RS2000/800 |
|
Rozměry :
2400x1900x1000mm. Nosnost 800kg |
|
|
| RS2500/800 |
|
Rozměry :
2400x2400x1000mm. Nosnost 800kg |
|
|
|
| |
|
|
|
| |
|
|
Vozík
na přepravu a selekci plochých dílů a výrobků(rozložitelný)
| Lze použít
například pro odvoz skla vydaného ze skladu
dle jednotlivých zakázek na pracoviště a
následnou manipulaci s ním. Opěrné selektory
možno libovolně nastavit. Pohyblivé části
zinkovány. Rozměry : 1000x900x1400mm |
| GW 1000 |
|
Nosnost vozíku 800kg |
|
|
|
| |
|
|
|
| |
|
|
Pracovní
stůl (rozložitelný)
| Univerzální.
Zapuštěné odkládací plochy. Pracovní plocha
opatřena speciálním profilem optimalizovaným
pro výrobu oken. Výškově stavitelný.
Rozměry lze upravit dle požadavku. |
| MT 2000 |
|
Rozměry :
2000x1300x850-1000mm |
|
|
| MT 2500 |
|
Rozměry :
2500x1300x850-1000mm |
|
|
| MT 3000 |
|
Rozměry :
3000x1300x850-1000mm |
|
|
|
| |
|
|
|
| |
|
|
Sklopný
stůl (rozložitelný)
-Návod-
| Pneumatické
ovládání. Zapuštěné odkládací plochy.
Pracovní plocha opatřena speciálním profilem
optimalizovaným pro výrobu oken. Výškově
stavitelný. |
| FLA 2000 |
|
Rozměry :
2000x1300x850-950mm |
|
|
| FLA 2500 |
|
Rozměry :
2500x1300x850-950mm |
|
|
|
| |
|
|
|
| |
|
|
Regál
sekční (rozložitelný)
| Pro umístění nad
kovací stůl a přehledné uložení kování.
Rozměry lze upravit dle požadavku. Konstrukce a
nosnost doložena statickým protokolem.
Standardní rozměry : 3500x1200x2400mm |
|
| |
|
|
|
| |
|
|
|
